Popis

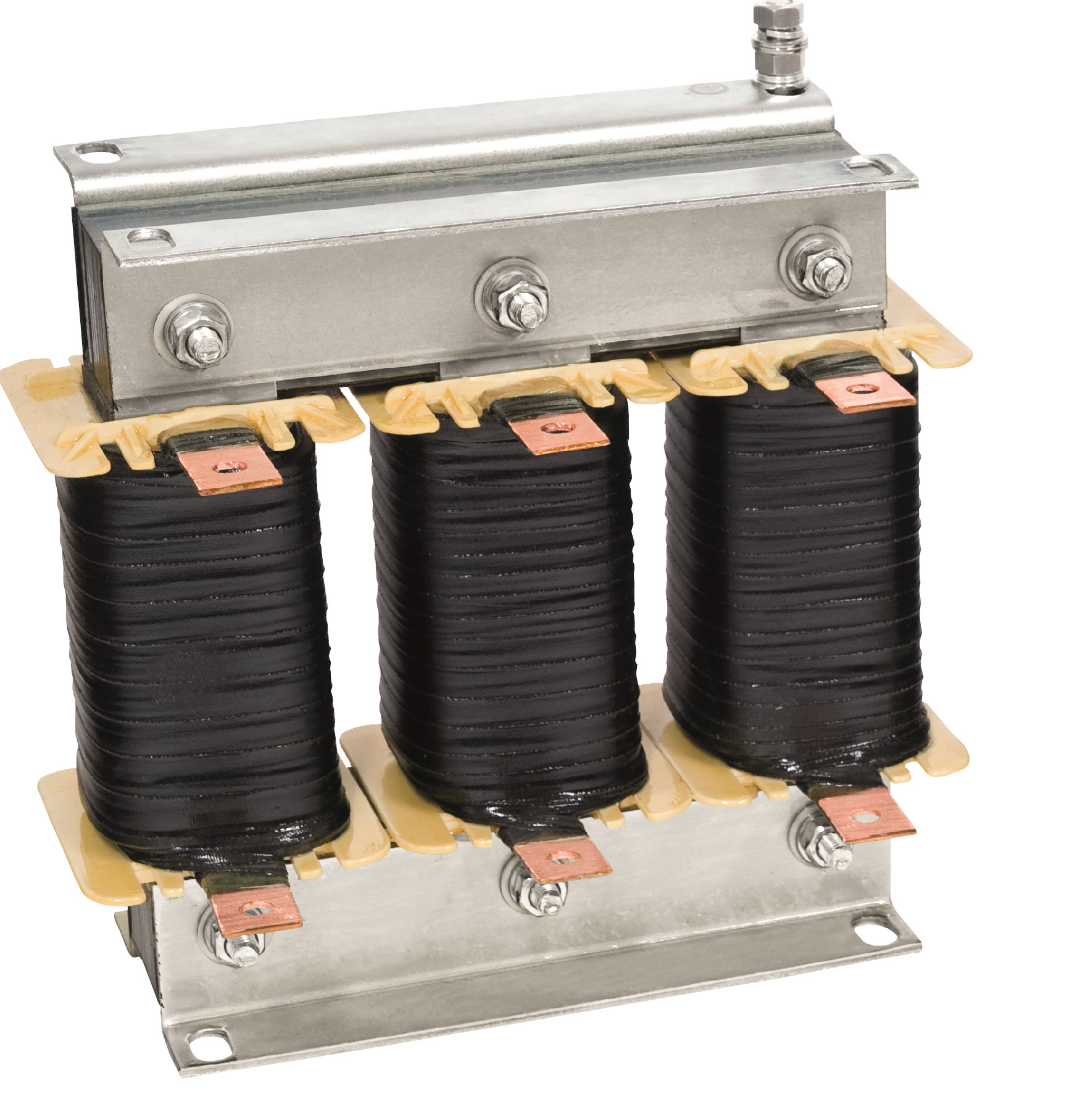

Třífázové tlumivky k frekvenčním měničům jsou navrženy pro soustavu 3×400 V/230 V, 50 Hz. Tlumivky se vyrábí dle normy ČSN EN 61 558-2-20 ve třídě izolace F a maximální teplotou okolí 40 °C. Řada tlumivek je navržena dle jmenovitého proudu a jmenovité indukčnosti uvedené v tabulce. V případě potřeby vyšší indukčnosti lze tlumivky řadit do série. Síťové (vstupní) tlumivky se zapojují před frekvenční měniče a prochází jimi střídavý napájecí proud měniče s frekvencí danou frekvencí sítě. Omezují vliv měniče na síť tím, že redukují obsah vyšších harmonických ve vstupním proudu. Síťové tlumivky také zlepšují ochranu proti krátkodobým síťovým přepětím, zvyšují impedanci napájecí sítě, zlepšují účiník, potlačují proudové špičky a deformaci napájecího napětí.
Pro specifikaci tlumivky dle individuálních požadavků uveďte: jmenovitý proud In (A), tepelně ekvivalentní proud Ith (A) nebo obsah vyšších harmonický (efektivní hodnota, nebo %), frekvenci f (Hz), indukčnost L (mH) nebo úbytek napětí na tlumivce Ux (V) a linearitu (saturační proud) Isat (A) efektivní nebo špičkovou, pokud není shodná s hodnotou tepelně ekvivalentního proudu. Je možné zadat další údaje, jako například maximální ztráty apod.
Technické parametry
| Typ | Jmenovitý proud | Indukčnost | Proud linearity | Ztráty | Oteplení | Svorka/praporek [mm2/mm] |
|---|---|---|---|---|---|---|
| In [A] |
L [mH] |
Ilin/In | ΔPmax [W] |
ΔT [°C] |
||
| TTC 31626–0011 | 6 | 5,00 | 1,37 | 18,8 | 40 | 4 |
| TTC 32020–0037 | 10 | 3,00 | 1,39 | 26,7 | 42 | 4 |
| TTC 32525–0039 | 16 | 1,80 | 1,37 | 33,0 | 41 | 4 |
| TTC 33031–0010 | 25 | 1,20 | 1,51 | 46,3 | 50 | 4 |
| TTC 33041–0006 | 32 | 1,00 | 1,50 | 60,0 | 56 | 6 |
| TTC 33051–0003 | 40 | 0,75 | 1,51 | 67,0 | 56 | 10 |
| TTC 33446–0004 | 63 | 0,46 | 1,51 | 87,0 | 62 | 16 |
| TTC 33864–0001 | 100 | 0,29 | 1,48 | 120,0 | 67 | 35 |
| TTC 35052–0088 | 160 | 0,18 | 1,38 | 180,0 | 67 | ø 8,3 |
| TTC 36063–0005 | 250 | 0,12 | 1,38 | 292,0 | 67 | ø 8,3 |
| TTC 36093–0006 | 320 | 0,10 | 1,53 | 406,0 | 67 | ø 10,3 |
| TTC 37070–0069 | 400 | 0,08 | 1,70 | 414,0 | 70 | ø 10,3 |
| TTC 38080–0121 | 630 | 0,05 | 1,62 | 585,0 | 74 | ø 13,0 |
| Typ | Provedení | Rozměry [mm] |
Hmotnost [kg] |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B1 | B2 | C1 | C2 | D | E | F | |||
| TTC 31626–0011 | TFT-S | 95 | 63 | 73 | 85 | 105 | 64 | 45 | 5,2×8 | 1,45 |
| TTC 32020–0037 | TFT-S | 120 | 78 | 78 | 110 | 120 | 80 | 53 | 6,2×12 | 1,85 |
| TTC 32525–0039 | TFT-S | 150 | 87 | 90 | 130 | 140 | 100 | 60 | 6,5×12 | 3,10 |
| TTC 33031–0010 | TFT-S | 178 | 92 | 95 | 155 | 165 | 120 | 66 | 9×18 | 5,25 |
| TTC 33041–0006 | TFR-S | 178 | 100 | 115 | 160 | 210 | 120 | 76 | 9×18 | 6,55 |
| TTC 33051–0003 | TFR-S | 178 | 110 | 125 | 160 | 210 | 120 | 88 | 9×18 | 7,88 |
| TTC 33446–0004 | TFR-S | 205 | 122 | 122 | 130 | 190 | 235 | 100 | 9×18 | 10,20 |
| TTC 33864–0001 | TFR-S | 226 | 145 | 160 | 210 | 255 | 152 | 120 | 9×18 | 16,65 |
| TTC 35052–0088 | TFO-S | 297 | 122 | 134 | 280 | 300 | 224 | 95 | 9×14 | 23,20 |
| TTC 36063–0005 | TFO-S | 360 | 153 | 195 | 325 | 345 | 264 | 127 | 11×18 | 36,15 |
| TTC 36093–0006 | TFO-S | 360 | 183 | 225 | 325 | 345 | 264 | 157 | 11×18 | 58,00 |
| TTC 37070–0069 | TFO-S | 413 | 175 | 205 | 380 | 415 | 280 | 125 | 11×27 | 66,00 |
| TTC 38080–0121 | TFO-S | 475 | 210 | 235 | 440 | 455 | 356 | 154 | 13×20 | 110,50 |
