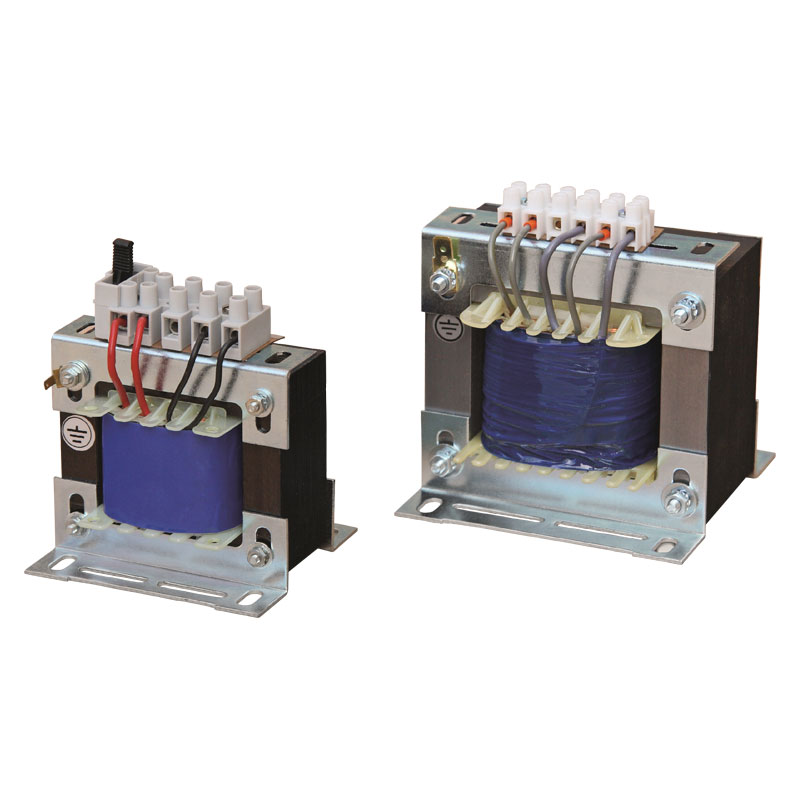

Jednofázové transformátory se skládaným jádrem

Katalogový list

12 – 400 VA

Provedení: C, SP, W

Katalogové číslo: 2A Kategorie: ,

Popis

Jednofázové transformátory se standardními plechy tvaru EI se skládaným jádrem jsou vyráběny dle normy ČSN EN 61 558 s libovolnou kombinací převodu napětí v rozmezí 1 – 1 000 V, frekvencí 50/60 Hz, krytím IP00, svorkami IP20, třídou izolace B a max. teplotou okolí 40 °C. Jejich rozměry a výkony jsou uvedeny v tabulce.

Na základě požadavku lze provést změny v provedení, například stínění mezi vinutími, vyšší třídu izolace, vyšší teplotu okolí, jištění primárního nebo sekundárního vinutí, osazení tepelnými pojistkami.

Provedení:

    • C – skládané jádro s přístrojovou svorkovnicí
    • SP – skládané jádro s přístrojovou svorkovnicí a pojistkovým držákem
    • W – skládané jádro s transformátorovou svorkovnicí
Technické parametry

Typ Provedení Rozměry
[mm]		 Výkon
[VA]		 Hmotnost
[kg]
A B1 B2 C1 C2 C3 D E F
E2020 C, SP, W 62 55 70 85 85 60 50 43 4,2×8 12 0,5
E2025 C, SP, W 62 60 75 85 85 60 50 48 4,2×8 20 0,6
E2032 C, SP, W 62 67 80 85 85 60 50 55 4,2×8 28 0,8
E2525 C, SP, W 80 68 80 90 100 85 64 49 5,4×12 32 1,1
E2532 C, SP, W 80 75 87 90 100 85 64 56 5,4×12 50 1,3
E2540 C, SP, W 80 84 95 90 100 85 64 65 5,4×12 70 1,7
E3232 C, SP, W 100 82 95 110 120 95 80 64 6,2×12 80 2,1
E3240 C, SP, W 100 90 100 110 120 95 80 72 6,2×12 100 2,3
E3250 C, SP, W 100 105 110 110 120 95 80 82 6,2×12 125 2,5
E4040 C, SP, W 120 92 105 135 140 115 100 72 6,5×12 160 4,3
E4050 C, SP, W 120 102 110 135 140 115 100 82 6,5×12 200 4,6
E5050 C, SP, W 150 108 158 160 170 135 125 84 7,8×16 315 5,8
E5058 C, SP, W 150 116 130 160 170 135 125 92 7,8×16 400 9,1
E5064 C, SP, W 150 122 125 160 170 135 125 98 7,8×16 400 11,5
